設備概述

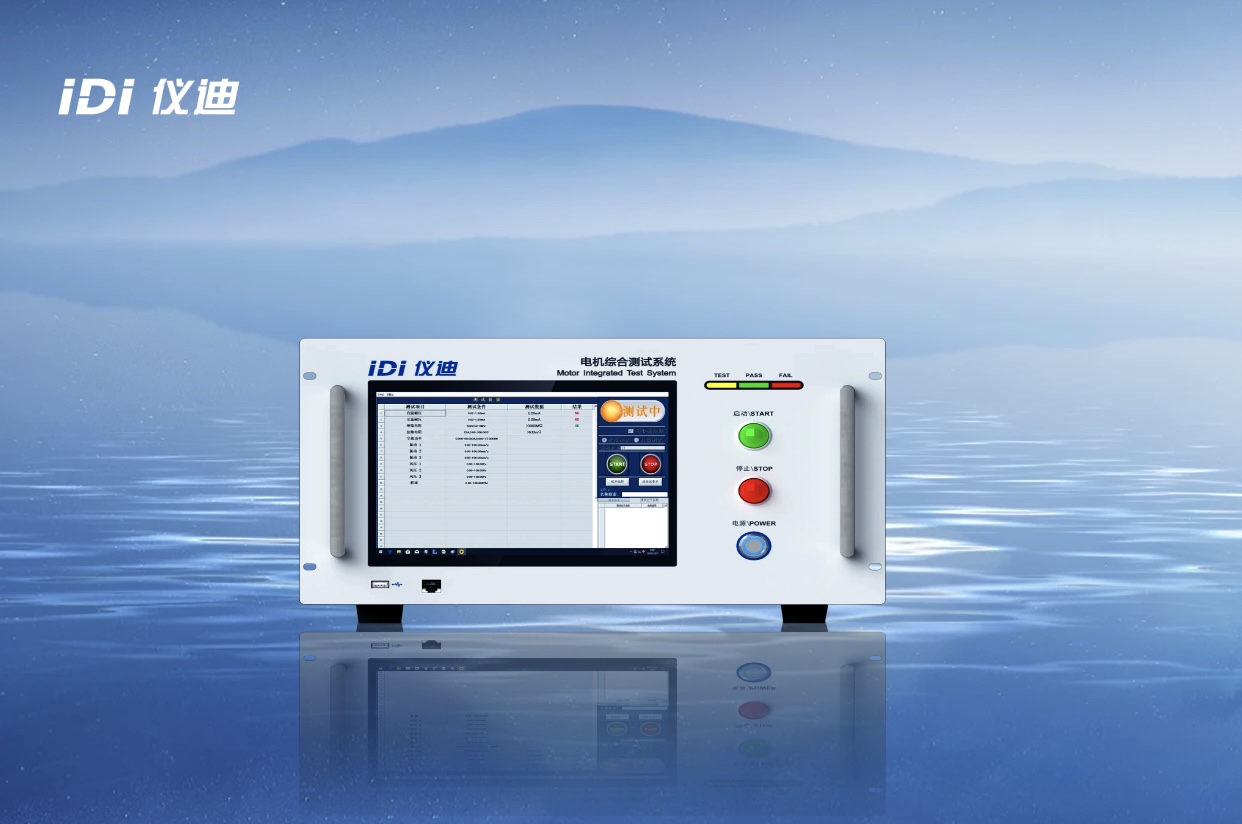

儀迪WS5305AD系列電機定子搭線測試儀，采用嵌入式板卡設計，基于Linux平臺開發的嵌入式軟件，測試項目包含電阻，匝間，絕緣，耐壓和搭線測試。搭線測試可百分之百檢測出漆包線搭在鐵芯上的工藝缺陷，解決了行業內電機測試儀無法檢測出該類缺陷的難題，采用低壓檢測，對定子無損傷，可用于生產線批量檢測。
傳統的檢測方式，針對此類缺陷，只能提高電壓測試，凡是高壓對定子會產生永久性的損害，不適于產線檢測。對于該類搭線測試經歷了以下三個階段：
第一代：主要靠耐壓擊穿檢測，該階段只能檢測出漆包線破損的現象，或者提高電壓破壞方式檢測，但對于絕緣漆較好的漆包線，無法有效檢測；
第二代：電弧偵測方式檢測，在測試耐壓過程中，若產生拉弧現象，硬件電路可檢測出拉弧的級別，即ARC檢測功能。通常這些放電現象不一定立即導致?lián)舸┓烹姮F(xiàn)象，但實際是有影響的。相對第一代，大大提高了檢出率，但對于絕緣漆較好的漆包線，仍然無法百分之百檢測；
第三代：在第一、二代基礎上，針對漆包線搭在鐵芯上的難題，儀迪進行了多年研發，進行了大量試驗，終于徹底解決了該行業難題，實現了百分之百的檢出率，且對定子無損傷。
產品特點
高穩定：可穩定檢測出漆包線搭線的工藝問題，百分之百檢出率；
無損傷：采用較低等級的電壓進行檢測，測試時間短，對產品無損傷；
測試快：最快1s測試完成，提高生產效率；
體積?。?/span>標準化5U尺寸，方便于產線對接；
高可靠：在復雜工況和環境下，百萬次試驗正常運行；
多接口：設備支持USB，RS232，LAN等接口，方便設備的控制和擴展。
