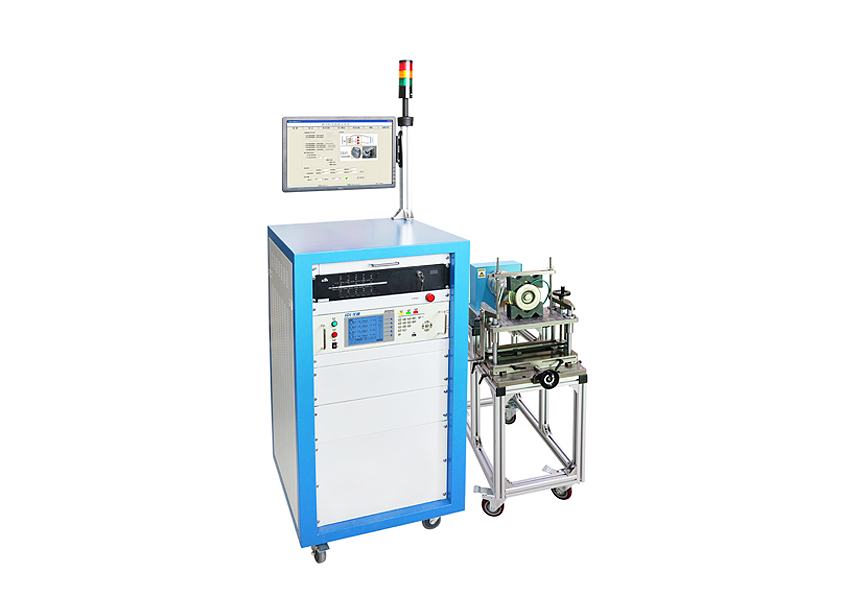

測功機智能測試系統
首頁 > 產品中心 > 測功機智能測試系統
1.一站式檢測:可檢測輸入電壓、電流、功率、功率因數、輸出轉矩、轉速、輸出功率、效率等;
2.測試精度高:電量優于0.2%F.S.,轉矩優于0.2%F.S.,轉速0.1%F.S.,轉速最小分辨率為0.01rpm;
3.測試刷新速度快:標配為0.1秒,改制可達0.02秒甚至更高;
4.高度集成:集輸入測量、輸出測量和加載控制于一體,避免出現測試數據不同步的現象;

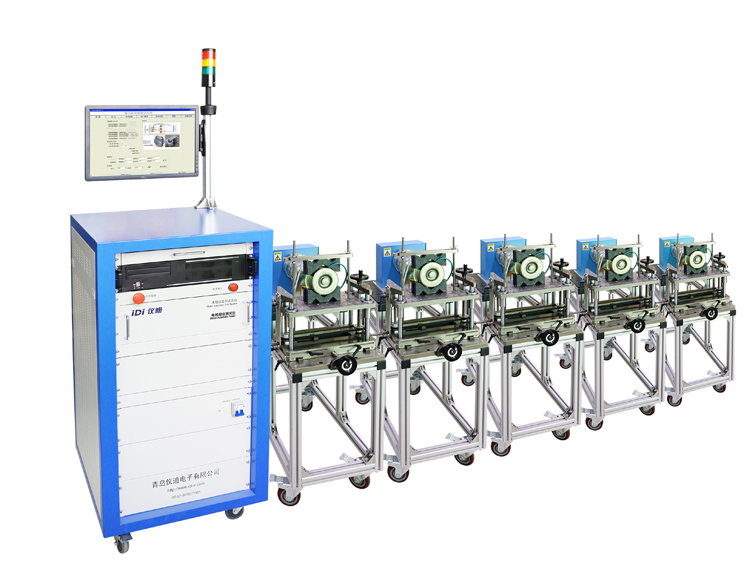

5.切換方便:多臺測功機切換由切換儀完成,單相、三相、直流電量間的切換由軟件完成;
6.測試功能強大:可進行出廠測試、壽命試驗和型式試驗(可溫升測試)、霍爾測量等;
7.數據存儲、查詢篩選、信息化管理:數據存儲方便,具有至少500G本地存儲空間,支持U盤導出數據、網絡傳輸數據等功能;可進行測試數據篩選、條件查詢、報表及特性曲線生成,實現數據追溯,有助于產品質量分析;
8.智能化測試:測試項目有上下限設置,對產品測試失敗,進行智能分析,聲光報警;具有極強的防出錯功能,最大程度地防止錯誤或失誤操作造成損失;
9.完善的保護機制:配有急停按鈕,遇緊急情況可以通過快速按下此按鈕來達到保護的措施;超速停機、過載停機等,最大限度地保護測功機系統免因操作失誤帶來的損害;采用了多種抗干擾措施,具備軟硬件保護和各種安全警示等安全化設計;
10.符合最新國家標準要求:例如GB/T9651-2008單相異步電動機試驗方法,GB/T1032-2012三相異步電動機試驗方法等;
11.操作簡介、美觀時尚:19寸真彩液晶顯示,動態說明書、自動引導操作等,更具人性化;可配備三維夾具/安裝平臺,便于電機安裝調節。
系統功能描述
項目
標配全功能描述(具體功能以實際選擇型號為準)
系統組成

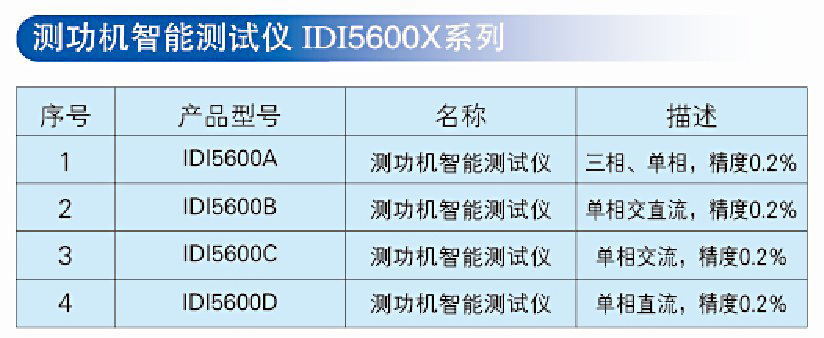

各類測功機機頭、夾具/安裝平臺、聯軸器/節、底板/底座、工業級計算機系統、測試軟件、測功機智能測試儀(IDI5600X系列)以及各類交流/直流穩壓電源。
整體優勢
輸入輸出參數均在同一主板測量,保證數據同步;250000次/分的高速運算保證數據精準;站在用戶角度開發設計,使操作更方便;測試精度大幅提高,以保證測試數據更加精準;智能防護,全面保護;單相、三相、直流電量間的切換由軟件完成。
主要功能
■型式試驗(又稱能效測試):手動/自動/定點測試、非穩定區域測量、10組曲線比對、多種智能防護;
■出廠測試(又稱在線檢測):定轉矩、轉速、電流、輸出功率任一項,比對其余項, 多種智能設置;
■壽命試驗(又稱老化試驗/耐久試驗/FFU):標配15階段交變負載和定值定時試驗, 多種智能保護
控制對象
IDI56HX磁滯全系列、IDI56MX磁粉全系列、IDI56EX渦流全系列,包含風冷式、水冷式、氣冷式和鼓風機冷卻
適用范圍
電容電機(洗衣機電機、油煙機電機、空調電機、風扇電機、多速電機等)、罩極電機、串激電機、直流電機(汽車風扇電機、雨刮電機、座椅電機、搖窗電機、天窗電機、輪轂電機、直流無刷電機)、外轉子電機、旋轉類電動工具(電鉆、角磨、切割機、電園鋸等)、三相電機和其它電機及派生產品。
測量參數
轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因數、頻率、效率、霍爾測量和環境溫度及轉向?qū)崟r測取
保護防護
超速停機、過載停機、超矩停機、測試中轉速過低自動停機、無轉速停機、無電流停機、測試電壓波動過大停機、加載異常停機、超矩機械限位等,最大限度保護測功機系統免受因操作失誤帶來的損害。
輸出測量
■轉速測量:
0.01rpm~999.99rpm~1000.1rpm~9999.9rpm~10000rpm~40000rpm 精度:優于±0.1%F.S.
■轉矩測量:
10mNm~200mNm,測試精度:0.5%F.S.;300mNm~ 500Nm 精度:優于±0.2%F.S.
■輸出功率:
0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W 精度:優于±0.2%F.S.
■轉向測量:
CW(順時針)、CCW(逆時針)、STOP(停機)-----實時測量(以試品輸出軸轉向判定)
電量測量
■直流電量測量模塊(純直流電模式)[400V/10A/100A] 精度:優于±0.2%F.S.
■直流電量測量模塊(直流無刷模式)[400V/10A/100A] +(Vcc和Vsp0~25V)
精度:優于±0.2%F.S.
■單相電量測量模塊(串激電機模式)[500V*1組/20A*1組] 精度:優于±0.2%F.S.
■單相電量測量模塊(感應電機整機模式)[500V*3組/20A*3組] 精度:優于±0.2%F.S.
■單相電量測量模塊(感應主副繞組模式)[500V*3組/20A*3組] 精度:優于±0.2%F.S.
■三相電量測量模塊(三相電機模式)[500V*3組/20A*3組] 精度:優于±0.2%F.S.
注:可定制其它電壓量程和電流量程(實際量程以雙方確認的配置清單為準)
優勢功能
轉矩校正期限提醒、軟件靜態分段折算校正(行業首創)、通斷控制、Vcc和Vsp電壓提供、(非整數)變速比例設置、自動識別測功機型號、光標停3秒提示提醒、轉矩單位切換:公制、英制、SI制等。
安裝夾具
普通升降臺、多用夾具、專用夾具、三維夾具、落地式三維夾具可供選擇
穩壓電源
直流穩壓電源、單相變頻穩壓電源、三相變頻穩壓電源,依客戶實際需要選擇具體規格容量
測功機
高端磁滯測功機的工藝、材質、外觀均按照美國的Magtrol測功機規格生產,其它普通類型測功機同國內一致,僅精度由國內普遍的±0.5%F.S.提升到±0.2%F.S.。
